Schémas-type pour la construction d'un spa maçonné

Schémas-type pour la construction d'un spa maçonné - Cliquez pour agrandir
Schémas-type pour la construction d'un spa maçonné - Cliquez pour agrandir
Schémas-type pour la construction d'un spa maçonné - Cliquez pour agrandir
Schémas-type pour la construction d'un spa maçonné - Cliquez pour agrandir

Il existe diverses manières de réaliser un spa maçonné. Après avoir aidé plusieurs clients à réaliser leurs projets, nous avons remarqué qu'une configuration-type revenait fréquemment, donc nous vous partageons ici les détails techniques.

Il faut noter qu'il y a trois schémas types:

  • pour les jets et la partie pompe et filtration
  • pour le souffleur d'air (blower)
  • pour le système d'aspiration d'air par effet Venturi (explications ci-dessous).

Nous vous rappelons qu'il s'agit ici d'une installation générique de spa maçonné. Si vous souhaitez vous lancer dans la construction d'un spa de ce type, vous devez disposer de solides connaissances et compétences en bricolage. Nous vous conseillons également de faire appel à une entreprise spécialisée (souvent des constructeurs de piscines) pour toute demande particulière.

Enfin, si vous souhaitez installer un liner dans votre spa maçonné, notez que nous ne proposons pas de produits spécifiques à ce type de revêtement. Le liner pour spa même renforcé reste fragile, avec une durée de vie limitée. Il présente aussi certaines contraintes quant à l'utilisation des produits d'entretien qui peuvent l'endommager, et il supporte difficilement des températures trop élevées.

Attention : les éléments détaillés ci-dessous ne conviennent pas pour un spa à usage commercial.

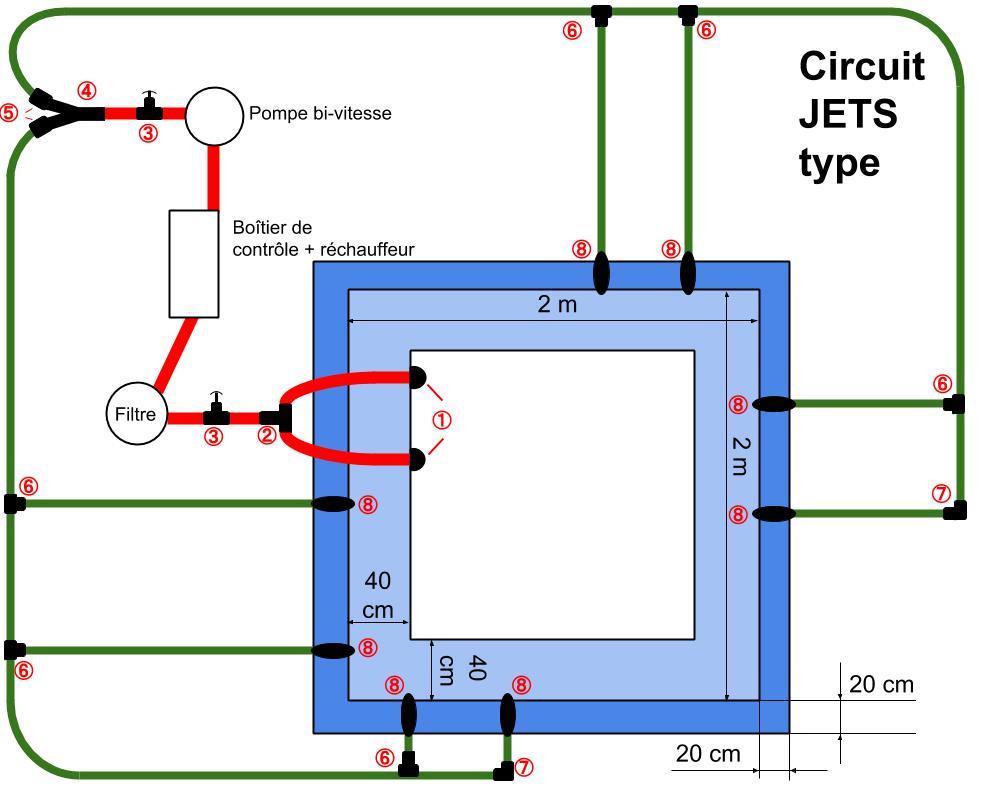

Circulation et jets de massage (schéma 1)

Ce circuit comprend la filtration, le réchauffeur (intégré dans le boîtier de contrôle) et la pompe.

Par soucis de compréhension, le schéma est divisé en deux couleurs, rouge pour une tuyauterie en 2 pouces, vert pour une tuyauterie en 1,5 pouces.

Ce poste intègre les éléments suivants, dans l'ordre des bondes d'aspiration jusqu'à la pompe (partie rouge) et de la sortie de pompe jusqu'au refoulement par les buses (partie verte) :

Au refoulement de la pompe, nous repartons toujours avec une distribution en 2 pouces, vous aurez donc besoin des éléments suivants :

Nous passons sur le circuit à une tuyauterie en 1,5 pouces.

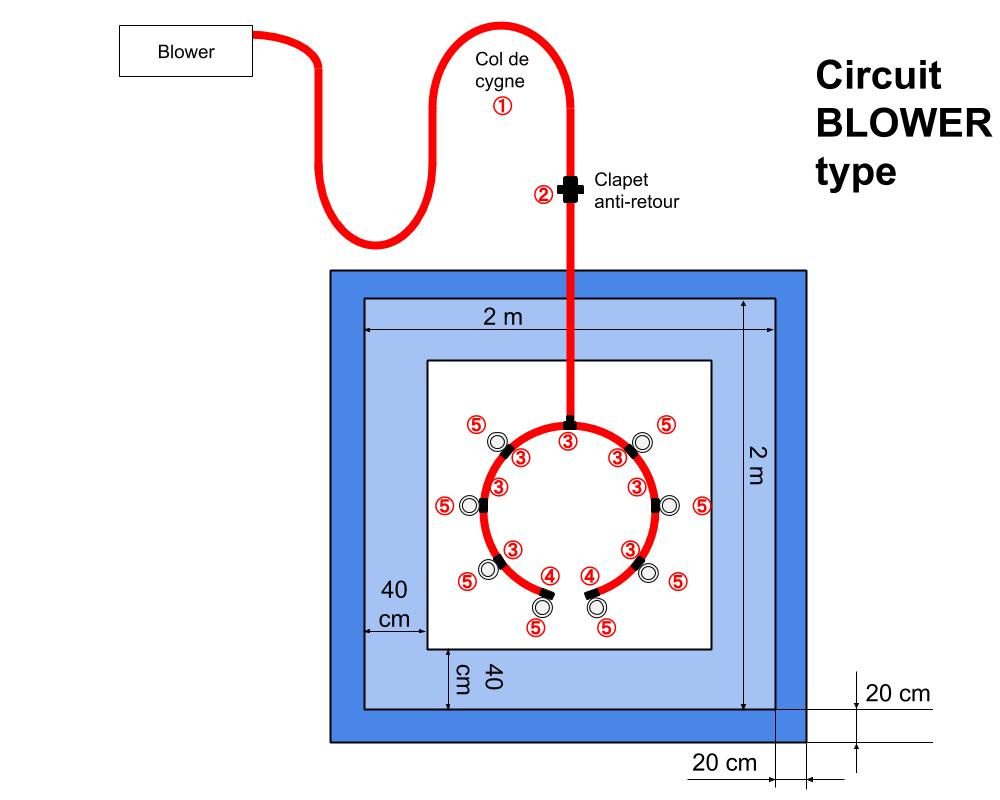

Blower et buses d'air (schéma 2)

Il s'agit de bulles d'air seules créées par un souffleur, pour obtenir ce fameux effet de bouillonnement et créer une atmosphère de détente et de relaxation. Dans cette partie on retrouvera les éléments suivants:

  • 1 blower Genesis chauffé 900W
  • 1 col de cygne (1) pour faire un point haut dans le circuit d'air pour éviter que l'eau ne revienne jusqu'au blower
  • 1 clapet anti-retour (2) pour éviter que l'eau ne revienne dans le souffleur (sécurité supplémentaire)
  • 7 Té 1 pouce femelle (3) pour effectuer la distribution à chaque buse d'air
  • 2 coudes 1 pouce 90° (4) pour finir la distribution sur les buses d'air
  • 8 buses Balboa Lo-Pro (5)
  • Pour raccorder tous les éléments ci-dessus, il vous faudra 10 mètres environ de tuyau flexible 1" afin d'effectuer la liaison entre toutes les buses jusqu'au blower.

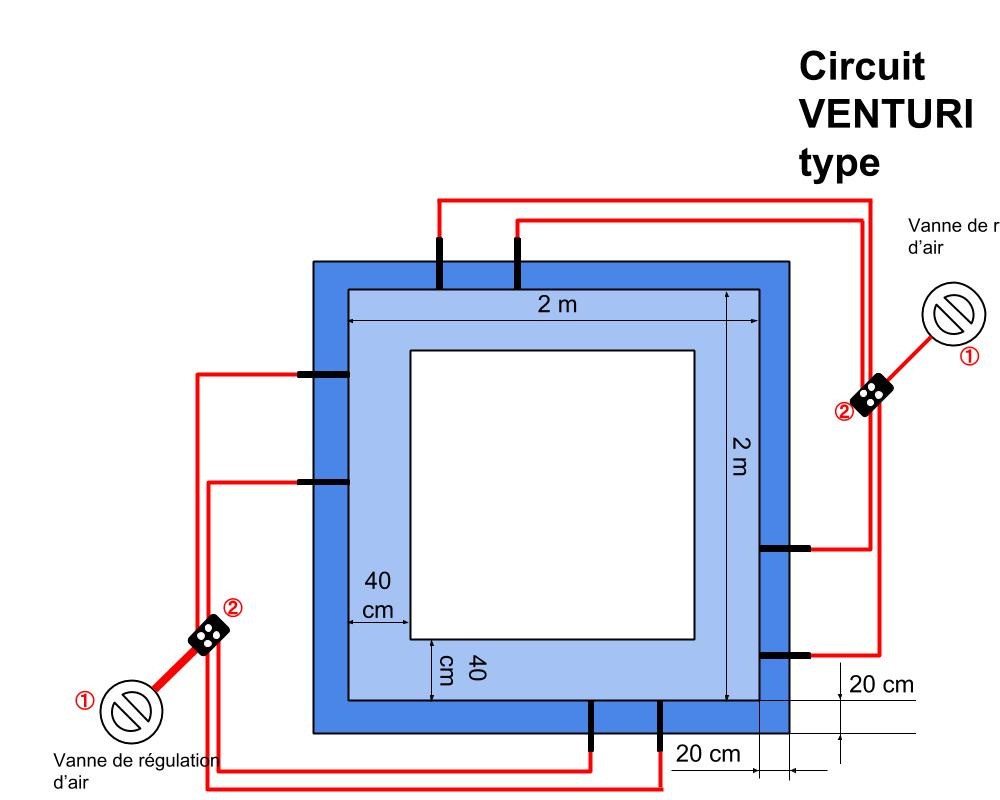

Bulles d'air par effet Venturi (schéma 3)

Beaucoup de buses d'eau sont équipées de gicleurs qui aspirent de l'air faisant des bulles dans le jet d'eau, ce qui renforce l'effet massant, mais peut refroidir l'eau par temps froid. Si vous ne souhaitez pas avoir ces bulles d'air, il suffit de bouchonner l'entrée d'air sur chaque buse. Sinon, il vous faut prévoir un circuit pour alimenter chaque entrée avec de l'air, qui sera aspiré automatiquement. Cette partie est composée de :
Nous restons bien entendu à votre disposition pour tout renseignement complémentaire. Et n'oubliez pas la colle !
