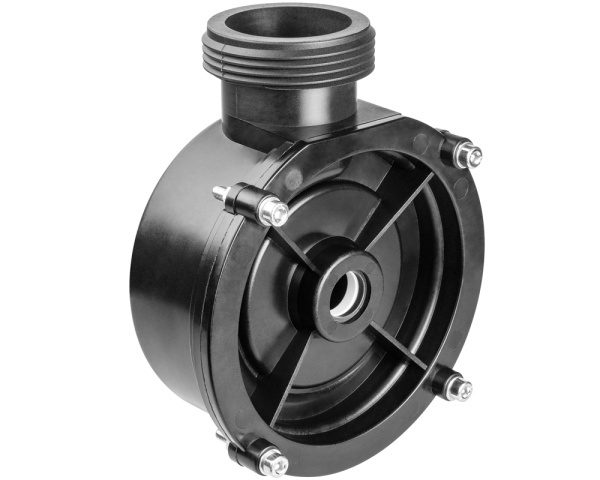

Corps de pompe de circulation Koller, aspiration centrale
Ce corps de pompe est une pièce détachée des pompes de circulation Koller avec aspiration centrale de la série 136: modèles 0,16 HP, 0,27 HP, 0,40 HP et 0,54 HP. Il s'agit d'un corps entier, avec volute, turbine, garniture mécanique, flasque et joint de flasque. Le bouchon de purge est disponible séparément.
Il est disponible avec un choix de quatre turbines de tailles différentes, appelées 0,16HP - 0,27HP - 0,40HP et 0,54HP.
Pour déterminer le modèle du corps de pompe dont vous avez besoin, il vous suffit de noter la référence qui figure sur le moteur de la pompe et de vous référer au tableau suivant :
| Référence de la pompe | Modèle de la turbine | Référence du corps de pompe |
| 136-120-WC | 0,16HP - Diam. 68 mm | 136-120-C |
| 136-200-WC | 0,27HP - Diam. 72 mm | 136-200-C |
| 136-300-WC | 0,40HP - Diam. 80 mm | 136-300-C |
| 136-400-WC | 0,54HP - Diam. 86,5 mm | 136-400-C |
Dimensions
Entraxe diagonal des points de fixation au moteur : 130 mm
Largeur : 145 mm
Hauteur : 168 mm
Raccordement
Refoulement et aspiration : diamètre du pas de vis de 62 mm (type MBT 1,5 pouces)
À raccorder avec une union de pompe pour tuyaux 1,5 pouces ou 50 mm.
Références Koller
136-120-C : 0,16HP
136-200-C : 0,27HP
136-300-C : 0,40HP
136-400-C : 0,54HP
