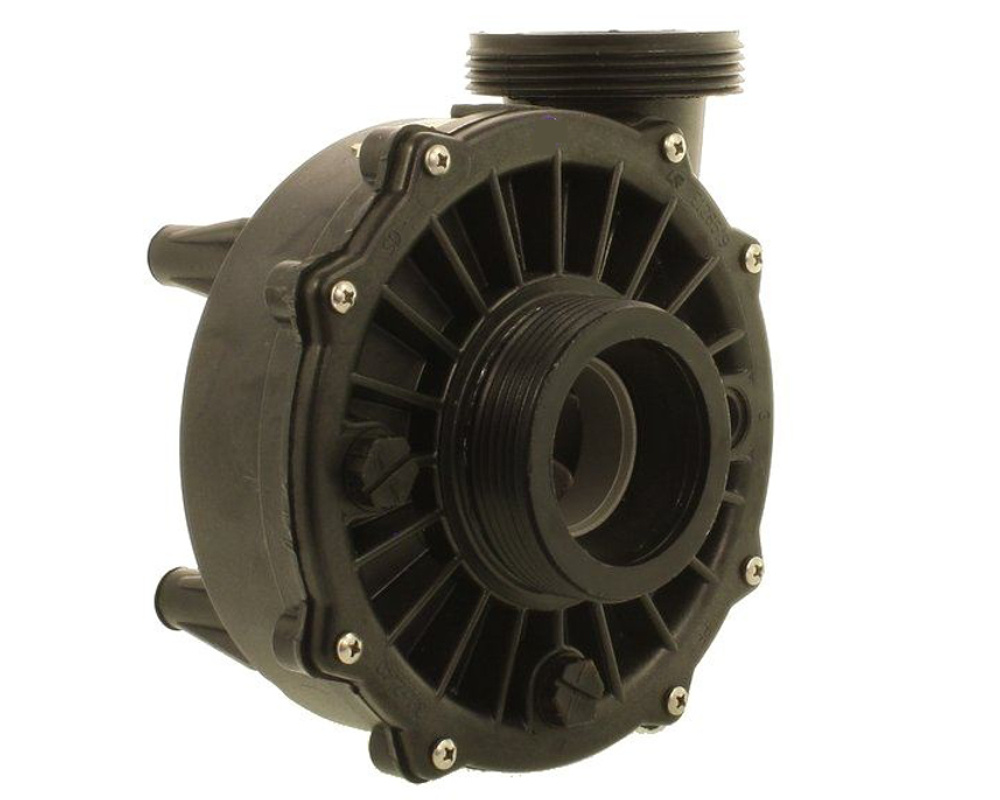

Cuerpo Waterway Hi-Flo

Este cuerpo para bombas de la serie Waterway Hi-Flo se vende con todas las piezas necesarias. Basta con fijarlo, con un juego de tornillos #8-32 a un motor 48-Frame como el EMG 80 de una velocidad o de doble velocidad.

Si tiene alguna duda sobre la medida de la estructura (en 48-Frame o en 56-Frame), le explicamos cómo medir los entreejes de fijación.

Está disponible con tres turbinas para elegir de diferentes tamaños: de 2 HP, 3 HP y 4 HP. Atención: ¡esta nomenclatura corresponde a las versiones americanas de estas bombas! La potencia indicada en la turbina normalmente será mayor que la del motor de la bomba. Para elegir el modelo correcto, busque una referencia en la turbina o el cuerpo de su bomba actual, no en el motor. En caso de duda, póngase en contacto con nosotros.

Dimensiones
Distancia diagonal entre los puntos de fijación al motor: 133 mm
Anchura: 187 mm
Altura: 191 mm

Conexiones
Retorno y aspiración: conector macho fileteado (de 2" MBT) con un diámetro exterior de 78 mm
Este cuerpo de bomba se conecta a tubos de 2".

Referencias Waterway
Cuerpo completo: 310-1160SD, 310-1150SD, 310-1141SD, 310-1140SD, 310-1130SD, según la configuración.
Voluta: 315-2500
Placa frontal: 311-2140
Turbina de 4,0 HP: 310-4050
Turbina de 3,0 HP: 310-4020
Turbina de 2,0 HP: 310-4030
Junta mecánica: 319-3100B

Todas estas piezas están disponibles por separado
