Cuerpo Waterway Executive 56-Frame

Este cuerpo de bomba de la serie Waterway Executive está completo (sí, la junta mecánica va incluida). Simplemente, conéctelo a un motor con un juego de #10-32.

Es compatible con todos los diferentes motores 56-Frame, de una velocidad y de doble velocidad, independientemente de su potencia.

Si tiene alguna duda sobre la medición del bastidor (en 48-Frame o 56-Frame), ¿Qué tamaño tiene mi bomba? ¿48 o 56 Frame? le explicamos cómo medir los entreejes de fijación.

Está disponible con una selección de cuatro turbinas de diferentes tamaños, de 2 HP, 3 HP, 4 HP y 5 HP. Atención: ¡esta nomenclatura corresponde a las versiones americanas de estas bombas! La potencia indicada en la turbina normalmente será mayor que la del motor de la bomba. Para elegir el modelo correcto, busque una referencia en la turbina o el cuerpo de su bomba actual, no en el motor. En caso de duda, le recomendamos que utilice la versión de 3 HP para un motor de menos de 1500 W, la de 4 HP para un motor de 1500 a 1800 W y la de 5 HP para un motor de más de 1800 W.

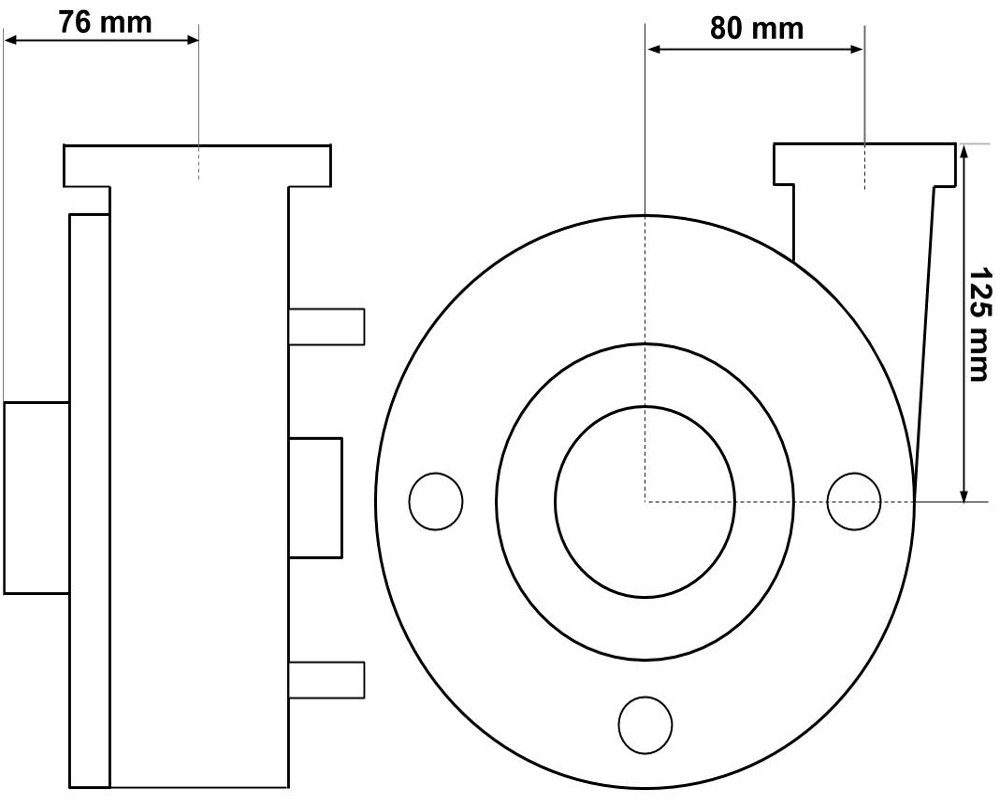

Dimensiones
Anchura: 204 mm
Altura: 214 mm

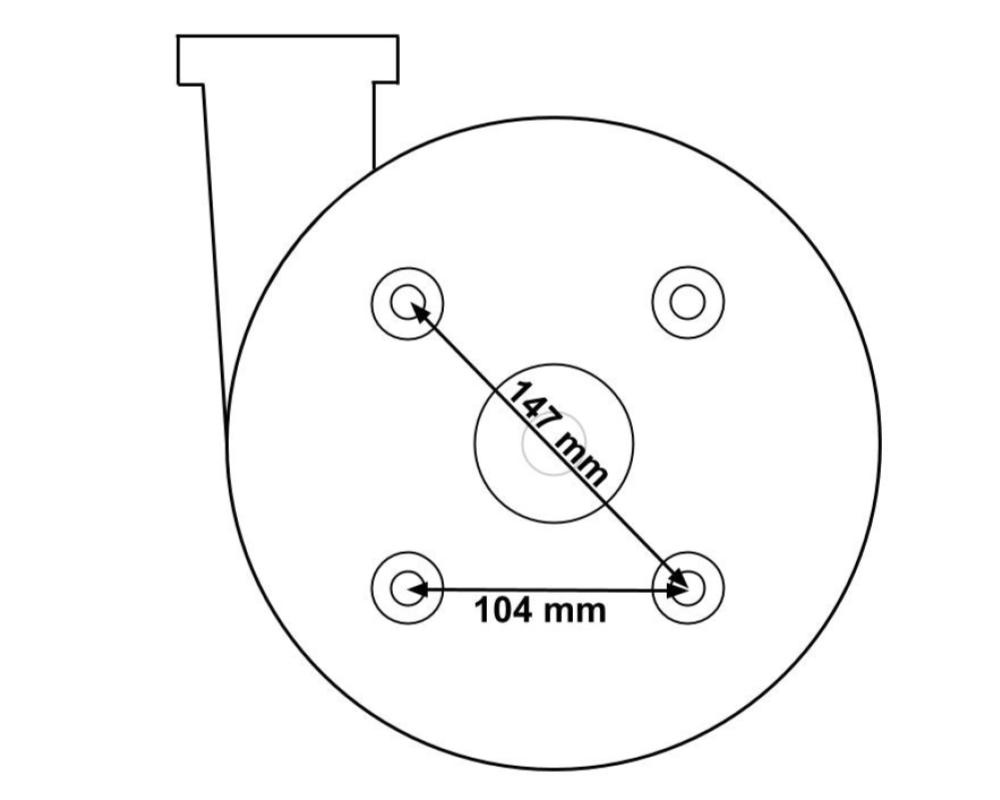

Entreeje de los puntos de fijación: 147 mm diagonal, 104 mm en horizontal/vertical. Este cuerpo es compatible con motores 56-Frame de una sola velocidad y de doble velocidad.

Conexiones
Retorno: conector macho fileteado con un diámetro exterior de 78 mm
Aspiración: conector macho fileteado con un diámetro exterior de 78 mm o 94 mm
Este cuerpo de bomba normalmente se conecta a un tubo de 2"

Referencias Waterway
Cuerpo completo: 310-1720 (2HP), 310-1730 (3HP), 310-1740 o 310-6970-SL (4HP), 310-1750 (5HP), 310-1440, 310-1480, 310-1500 o 310-1510
Voluta: 315-1220 (si ve esta referencia en la parte posterior del cuerpo de bomba que tenga, ¡habrá encontrado la pieza correcta!). El 315-1260 también es compatible.
Placa frontal: 311-1220 (78 mm) o 311-1210 (94 mm)
Turbina: 310-4180 (5 HP), 310-4190 (4 HP), 310-4200 (3 HP) y 310-4210 (2 HP)
Todas estas piezas están disponibles por separado.
