HydroAir-Düse - Venturi/Ozon-Injektion

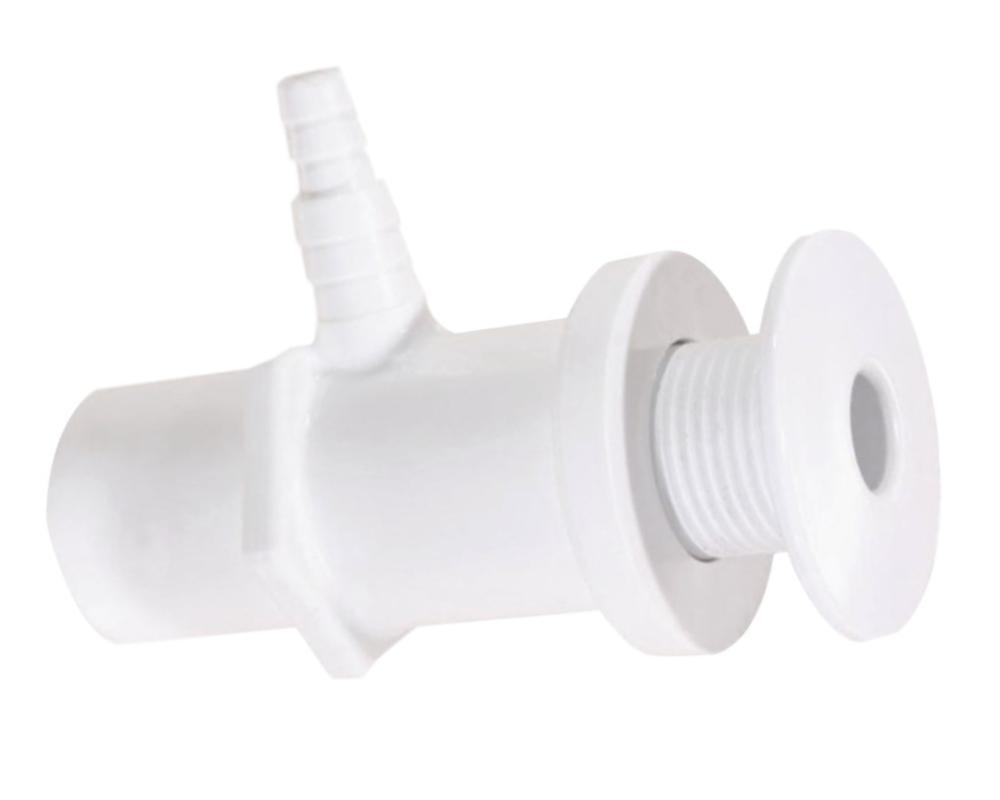

Diese Düse der Marke Hydroair besteht aus einer Düsenfassung und einer Düse. Sie hat zwei Funktionen.

Sie kann als Düse verwendet werden, bei der der Wasserstrom durch den Venturi-Effekt Luft ansaugt, was zu Blasen im Wasserstrahl führt. Sie kann als Ozoninjektionsdüse verwendet werden und ersetzt einen Ozoninjektor. In diesem Fall wird die geriffelte Schlauchtülle direkt an den Ozongenerator angeschlossen.

Hinweis: Um eine maximale Wasserdichtigkeit zu gewährleisten, empfehlen wir Ihnen, eines O-Ring und acetonfreies Silikon zwischen der Fassung und der Beckenschale zu verwenden.

Gesamtabmessungen
Gesamtlänge: 66 mm
Außendurchmesser des glatten Ansatzstückes: 27 mm oder 3/4 Zoll
Innendurchmesser des glatten Ansatzstückes: 21 mm
Außenmaß der geriffelten Schlauchtülle: 10 mm oder 7,5 mm
Bohrdurchmesser: 21/22 mm

Abmessungen der Düse
Länge: 29 mm
Gewindedurchmesser: 20 mm

Anschlüsse
Am glatten Ansatzstück gibt es zwei Anschlussmöglichkeiten

• Ein 1/2-Zoll-Schlauch passt in das Ansatzstück
• Das Ansatzstück passt in eine Verschraubung 3/4 Zoll weiblich

An der geriffelten Schlauchtülle gibt es zwei Anschlussmöglichkeiten

• Das dünnere Ende wird in einen 1/4-Zoll-Schlauch eingeführt
• der breiteste Teil wird in einen 3/8-Zoll-Schlauch eingefügt

Teilenummern
Balboa/HydroAir: 10-2650
